广东理工职业学院中山校区体育馆钢结构工程

一、工程名称：广东理工职业学院中山校区体育馆钢结构工程；

二、工程地点：广东省中山市；

三、结构类型：混凝土框架结构+屋面管桁架钢结构；

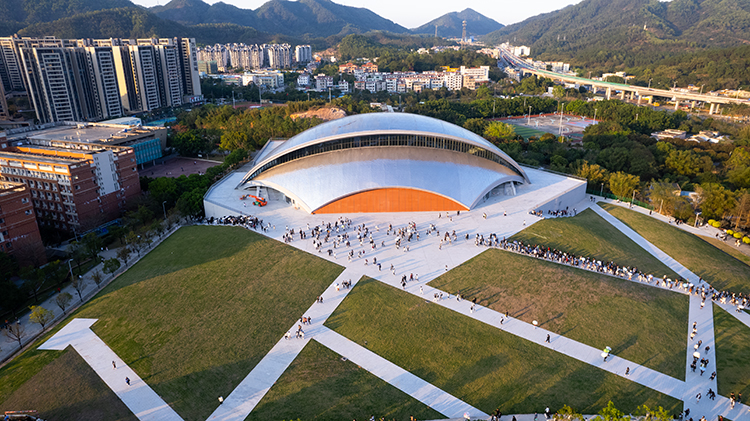

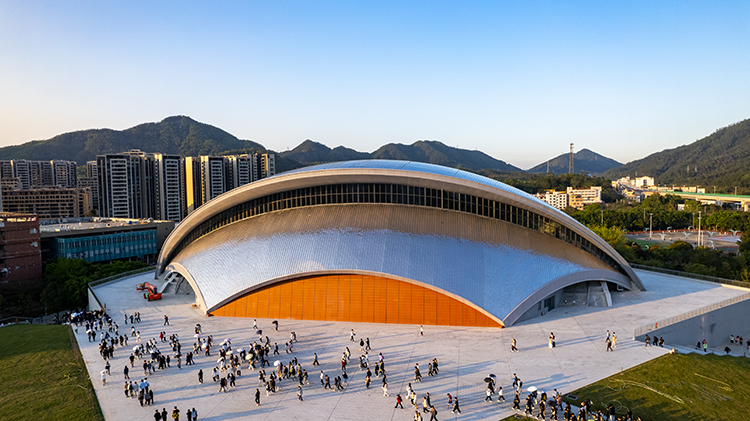

四、项目简介：体育馆南北长92米，东西宽106米，近似六边形球冠形。地上建筑面积12542.13平方米；地下局部一层，地上三层。钢屋盖为空间管桁架结构，投影面积约5590平方米，屋面最大标高为26.944米。屋面主材为轻质金属压型板+保温棉，局部设采光窗、阳光板。

五、复合保温屋面做法：

①0.5mm厚445J2铁素体不锈钢连续焊接扇形屋面板25/*型；

②3mm厚隔声降噪泡棉；

③1.2mm厚YX51-250-750型镀铝锌压型钢板；

④次檩条：100x100x4mm厚镀锌方管，@1500mm c/c；

⑤100mm厚玻璃纤维保温棉，容重32kg/m3,下铺0.3mm厚PE隔汽膜；

⑥无纺布；

⑦0.8mm厚YX51-250-750型镀铝锌压型钢板（穿孔，PE涂层）；

⑧钢桁架。
